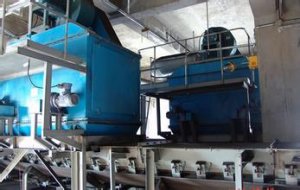

中频炉除尘器

中频炉除尘器具有结构紧凑，技术合理，密封性强，动作灵活，便于检修，外形美观等特点。

中频炉除尘器选用集尘罩收集灰尘，没有死角，清灰效果   好；选用   加料设备，解决了加料时烟气难捕捉的问题；可根据用户需求，设计不同的结构组合，达到   佳除尘效果。

中频炉除尘器结构组成：

中频炉除尘器本体：

构框架及箱体------结构框架用于支撑除尘器本体、灰斗及输灰设备等；箱体包括上箱体、中箱体及灰斗等。

滤袋、笼骨和花板-----滤袋和笼骨组成了除尘器的滤灰系统；花板用于支撑滤袋组件和分隔过滤室（含尘段）及净气室，并作为除尘器滤袋组件的检修平台；滤袋组件从花板装入。

进气系统 ------包括进风导流总管、导流板。

排气系统 ------包括由排气管道等组成的除尘器净化气体排放系统。

卸灰系统 ------装置于除尘器灰斗上的卸灰阀等组成了除尘器的卸灰系统，用于及时排出灰斗中收下来的物料。

中频炉除尘器压缩空气系统：包括压缩空气管道、减压阀、压力表、气源处理三联件等。

中频炉除尘器控制系统：包括仪器仪表、以PLC可编程控制器为主体的除尘器主控柜、现场操作箱等。

中频炉除尘器工作原理：

中频炉除尘器的气体净化方式为外滤式，含尘气体由   处气流均布装置均匀进入各单元过滤室。气流通过阻流加导流型气流分布装置的适当导流和自然流向分布，从侧面及下部全方面均匀进入袋室，整个过滤室内气流分布均匀；含尘气体中的颗粒粉尘在进风道内通过自然沉降分离后直接落入灰斗，其余粉尘在烟气导流装置的引导下，随气流进入中箱体过滤区，吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱、排风管排出。

随着过滤工况的进行，当滤袋表面积尘达到   量时，由清灰控制装置（定时控制）按设定程序打开电磁脉冲阀喷吹，压缩气体以极短促的时间顺序通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，造成的清灰作用，抖落滤袋上的粉尘。

落入灰斗中的粉尘经由输灰设施集中送出。
