ZC72-3机械回转扁布袋除尘器结构原理
btshengjing 发布时间：2017-11-10
盛景新型ZC扁袋除尘器是一种 机型结构紧凑、除尘、阻力小、操作简便、维修方便、运行，采用高压风机反吹清灰的 除尘器。它取代了压缩空气系统，并且 换滤袋方便。广泛用于冶金、化工、水泥、铸造、粮食加工等部门的除尘净化和粉尘回收系统中，是一种净化、节省能源、性能优越的除尘设备，该产品投放市场以来，深受用户欢迎。
ZC回转反吹扁袋除尘器与国内常用的脉冲布袋除尘器相比具有以下特点：
1．壳体按旋风除尘器流型设计，能起局部旋风作用；大颗粒尘经旋风离心作用 先分离；小颗粒尘由滤袋 ，由于进行二级除尘减轻了滤袋负荷，增加滤袋使用寿命。圆筒拱顶的体形，受力均匀，抗爆性好。
2．采用了设备自带的高压风机，反吹清灰不受使用场合气源条件的限制，易损件少、维护简便、运行。克服了压缩空气脉冲清灰的弊病。反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小，处理烟气量大。
3．采用梯形扁袋在圆筒体内布置，结构简单、紧凑，过滤面积指标高，在反吹风作用下，梯形扁袋振幅大，只需一次振击，即可抖落积尘，有利于提高滤袋寿命。
4．由于采用了旋臂回转对环状布置的每个布袋轮流分圈反吹清灰，因此 工况并不影响除尘器的整体净化效果，反吹清灰对除尘器整机阻力基本无影响。
5．除严寒地区外，本除尘器可置放露天，不需建造除尘室。
ZC机械回转扁布袋除尘器结构原理：

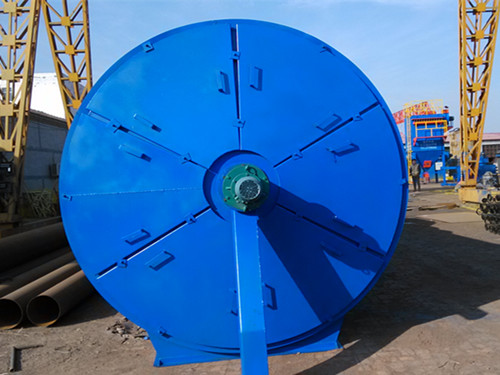

1．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2．中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3．下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。
4．反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
ZC机械回转反吹扁布袋除尘器的工作原理：
过滤工况—含尘气流由切向进入过滤室上部空间，由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸出而排放于大气中。 工况—随着过滤工况的停止，阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时，根据需要可以手动开启反吹风机，也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构停止反吹。自控装置我们也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时，反吹风机构手动关闭或自动停止工作，为节约反吹风机动力，减少反吹风量对于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。
